Laadunvarmistus

Kun valmistetaan ja kokoaa tulostettuja piirilevyjä, lopputuotteen laatu on yksi tärkeimmistä huolenaiheistasi.

Suurimman valmistuslaadun saavuttamiseksi on tärkeintä löytää erinomainen valmistaja, kuten Guang Dong Via Fine PCB Limited, joka noudattaa piirilevyn laadun valmistuksen ja kokoamisen ohjausmenetelmiä.

Guang Dong Via Fine PCB Limited tarjoaa painettuja piirilevyjä, komponentteja ja elektronisia järjestelmiä.

Tarjoamme turvallisia, tehokkaita ja luotettavia tuotteita tarjoamalla samalla korkeampaa laatua ja arvoa asiakkaillemme.

Guang Dong Via Fine PCB Limited on aina ollut innokas saavuttamaan huippuosaamisen valmistuksen ja tuotteiden valvonnan eri vaiheissa, ja maailman elektroniikkateollisuuden tunnustamat tärkeät kansainväliset sertifiointielimet ovat tunnustaneet.

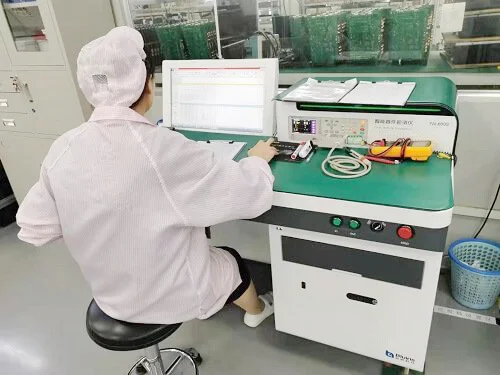

Saapuva materiaalin laadunvalvonta

Saapuva tarkastus viittaa ostettujen raaka -aineiden, komponenttien tai tuotteiden laadunvahvistukseen ja tarkastukseen, ts. Kun toimittaja lähettää raaka -aineita tai komponentteja, raaka -aineiden tai komponenttien laadusta otetaan näytteet ja tarkastellaan, ja lopulta sen arvioidaan, hyväksytäänkö tuoteerä.

Luotettavan alustan valitseminen on toinen tärkeä tapa saada laadukkaita komponentteja. Nämä yritykset täyttävät tarkasti asiakkaiden vaatimukset.

Lisäksi ne tarjoavat korkealaatuisia osia testausputken ohittamisen jälkeen.

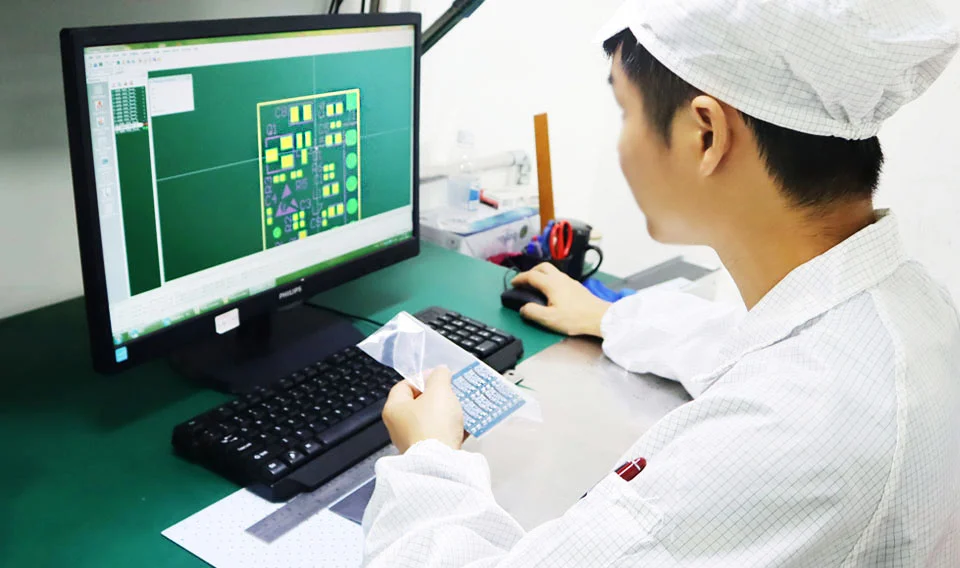

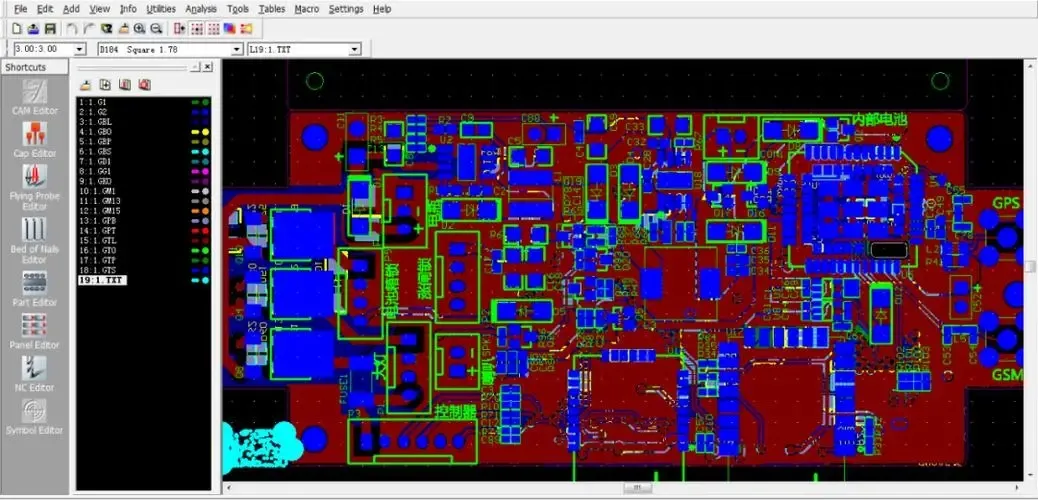

Ilmainen DFM -tarkistus

Guang Dong ViaFine PCB Limited -yrityksessä tarjoamme asiakkaille ilmaisia ​​DMF -tarkistuksia, jotka yleensä sisältävät signaali- ja sekakerroksen tarkistukset, teho-/maatarkistukset, poraustarkastukset, juotosmaskitarkistukset ja silkkinäyttötarkastukset varmistaaksesi, että kaikki yksityiskohdat ovat oikeat. Insinöörimme lähettävät välittömästi insinöörikyselyt asiakkaillemme, kun he löytävät tietoja, jotka eivät vastaa alkuperäistä tiedostoa.

Ensimmäinen artikkelin tarkastus

Ensimmäinen artikkelin tarkastusjärjestelmä on laadunhallintajärjestelmä, joka integroi tarkastuslaitteet ja dataalusta.

Sinun on kirjoitettava vain tuotteen BOM -taulukko, ja järjestelmän tarkastusyksikkö tarkastaa ensimmäisen näytteen automaattisesti ja tarkistaa BOM -taulukon tiedot.

Tämän järjestelmän automatisoitu työmenetelmä voi vähentää inhimillisiä virheitä, parantaa tehokkuutta ja säästää työvoimakustannuksia, mutta omaisuus- ja teknologiainvestoinnit ovat suuret.

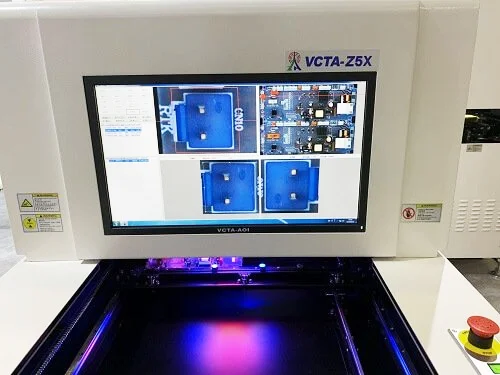

Automaattinen optinen tarkastus (AOI)

Automaattinen optisen tarkastus (AOI) -testaus on hyvin yleistä SMT -teollisuudessa ja sitä voidaan soveltaa kaikkiin piirilevyn tuotantoon ja piirilevykokoonpanoihin.

Sitä käytetään pääasiassa komponenttien hitsausongelmien arvioimiseen komponenttien ulkonäköominaisuuksien perusteella.

On myös mahdollista arvioida, onko piirilevyllä vääriä komponentteja tarkistamalla komponenttien väri ja IC: n silkkinäyttö.

Periaatteessa jokainen SMT -tuotantolinja on varustettu yhdellä tai kahdella AOI -laitteella vakiona.

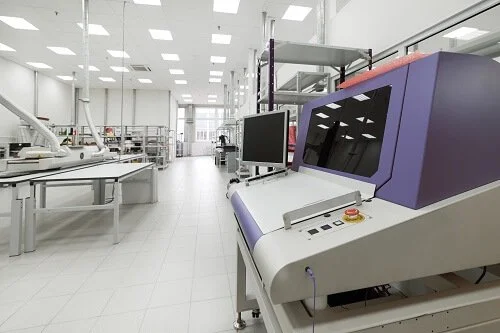

Automaattinen röntgentarkastus

Joillekin BGA-pakattujen komponenttien piirilevyille ensimmäinen tuotettu tuote on tarkistettava röntgenkuvaus.

Röntgenkuvaus on voimakas tunkeutuvuus ja ne ovat varhaisimpia instrumentteja, joita käytetään erilaisissa tarkastustilaisuuksissa.

Perspektiivinäkymässä voi olla juotosliitoksen paksuus, muoto, laatu ja tiheys.

Nämä erityiset indikaattorit voivat täysin heijastaa juotosliitoksen hitsauslaatua, mukaan lukien avoimet piirit, oikosulkut, reikäkupari, sisäiset kuplat, riittämättömät tinat jne., Ja niitä voidaan analysoida kvantitatiivisesti.

Automaattinen valaistustesteri

Automaattista kiinnitystestausta käytetään yleensä PCB: ien massatuotantoon.

Sen ominaisuudet ovat, että tuotantotilavuus on yleensä suuri ja testin tehokkuus on korkea, mutta valmistuskustannukset ovat korkeat.

Jokainen piirilevy vaatii erityisen kiinnittimen, ja kunkin kalustosarjan käyttöikä ei ole kovin pitkä, yleensä yksi vuosi.

Asiakkaiden laatu- ja toimitusvaatimusten täyttämiseksi Guang Dong Via Fine PCB Limited osti useita automaattisia testilaitteita työvoimakustannusten vähentämiseksi.

Palamiskoe

Ikääntymistestin päätarkoitus on simuloida tuotteen päivittäistä käyttöympäristöä korkean lämpötilan, matalan lämpötilan, korkean ja matalan lämpötilan muutosten ja sähkövoiman yhdistettyjen vaikutusten avulla ja paljastaa PCBA: n, kuten huono hitsaus, komponenttiparametrien epäsuhta ja virheenkorjausprosessi.

Ikääntymistesti voi eliminoida ja parantaa PCBA: n vikoja, ja sillä on rooli virheettömien PCBA-levyjen parametrien stabiloinnissa.

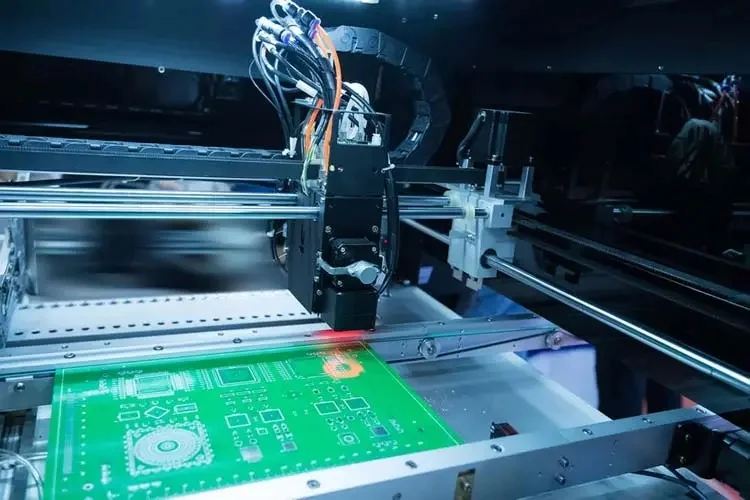

Kärpäskoe

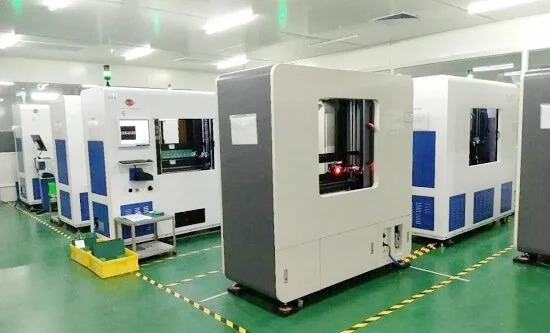

Lentävää koetinkoetta käytetään yleensä pieneen erän tuotantoon.

Sen ominaisuudet ovat kätevä testaus, vahva ohjelman vaihtelu ja hyvä monipuolisuus.

Periaatteessa kaikentyyppiset piirilevyt voidaan testata. Testin tehokkuus on kuitenkin suhteellisen alhainen, ja kunkin levyn testaaminen vie paljon aikaa.

Tämä testi on suoritettava sen jälkeen, kun tuote kulkee reflow -uunin läpi.

Se mittaa pääasiassa kahden kiinteän pisteen välisen vastusarvoa sen määrittämiseksi, onko piirilevyn komponenteilla oikosulku, tyhjiä juotosliitoksia ja vääriä osia.

Piiritesti

Verkkotestausta käytetään yleensä malleissa, jotka on tuotettu massatuotannossa. Tuotantomäärä on yleensä suuri, testin tehokkuus on korkea, mutta valmistuskustannukset ovat suhteellisen korkeat.

Jokainen piirilevytyyppi vaatii erityisen kiinnittimen, ja testikustannukset ovat erittäin korkeat.

Testiperiaate on samanlainen kuin lentävä koetinkoe. Se mittaa myös kahden kiinteän pisteen välisen resistanssin sen määrittämiseksi, onko piirin komponenteilla oikosulku, tyhjiä juotos- ja vääriä osia.

Funktiotesti

Tätä testimenetelmää käytetään yleensä joihinkin monimutkaisemmilla piirilevyillä.

Testattava piirilevy on juotettava ja kuljetettava tietyn tiettyjen kalusteiden läpi piirilevyn virallisen käytön simuloimiseksi.

Laita piirilevy tähän simulaatioon. Tarkkaile paikan päällä, kun tehon kytkeminen päälle, voidaanko piirilevyä käyttää normaalisti.

Tämä testimenetelmä voi arvioida tarkasti, onko piirilevy normaali. Mutta on olemassa myös alhaisen testitehokkuuden ja korkean testikustannusten ongelmia.

PCB: n laadunvarmistus:

Tapaa asiakkaiden piirilevyjen valmistus ja piirilevykokoonpano, jolla on korkealaatuista.

Guang Dong Via Fine PCB Limited on toteuttanut ISO9001 -laatujärjestelmän.

Täydellinen laadunvarmistusjärjestelmä ja erilaiset testauslaitteet auttavat meitä seuraamaan koko tuotantoprosessia, varmistamaan prosessin ja tuotteen laadun vakauden ja ottamaan käyttöön edistyneitä välineitä ja tekniikoita jatkuvan parantamisen saavuttamiseksi.

Laatupolitiikka

Laatu ensin, asiakas ensin, jatkuva parantaminen, huippuosaaminen

Ympäristöpolitiikka

◾ Suorita tiukasti pilaantumisen ehkäisemistä ja valvontaa koskevia lakeja ja määräyksiä.

◾ Paranna jatkuvasti resurssien säästämistä.

◾ Valmistetaan vähitellen ympäristöystävällisiä tuotteita ihmisyhteiskunnan hyödyksi

Terveys- ja turvallisuuspolitiikka

◾ Soveltuvan tiukasti työntekijöiden terveyttä ja turvallisuutta koskevia lakeja ja määräyksiä.

◾ Luo jatkuvasti terveellinen ja turvallinen työympäristö.

◾ Estä kattavasti mahdolliset riskit, jotka vaarantavat terveyden ja turvallisuuden.

Laatu

◾ 100% silmämääräinen tarkastus ja sähkötestaus

◾ Testitiedot

◾ Teollinen tietokone

◾ Sertifiointi- ISO 9001

◾ XRF -testitiedot

◾ juotettavuustesti

◾ Impedanssimallinnus/testaus

Piirilevykokoonpanon laadunvarmistus:

Laadunvalvonnan vahvistamiseksi kattavasti meidän on saavutettava laatupolitiikamme ja tavoitteemme.

Laatujärjestelmä on perustettu ISO9001: 2015: n mukaisesti, ja sisäiset tarkastukset suoritetaan säännöllisesti laatujärjestelmän tehokkaan toiminnan varmistamiseksi.

Kaikki työntekijät osallistuvat laatujärjestelmään ja kouluttavat jatkuvasti. Asiakastyytyväisyys on tehtävämme.

IQC: Saapuva materiaalitarkastus

◾ Ensimmäinen kappaleen tarkastus jokaiselle prosessille

◾ IPQC: Prosessin sisäinen laadunvalvonta

◾ AOI -tarkastus

◾ piiritesti (ICT)

◾ Funktionaalinen testi (FCT)

◾ Luotettavuustesti
