Mikä tekee FR4 PCB:stä modernin elektroniikan selkärangan?

Nopeasti kehittyvässä elektroniikkateollisuudessaFR4 PCB(Flame Retardant Grade 4 Printed Circuit Board) on painettujen piirilevyjen laajimmin käytetty ja luotettavin pohjamateriaali. Erinomaisesta mekaanisesta lujuudestaan, sähköeristyksestään ja kosteudenkestävyydestään tunnetuista FR4-piirilevyistä on tullut suosituin valinta teollisuudelle aina tietoliikenteestä ja autoteollisuudesta lääketieteellisiin laitteisiin ja kulutuselektroniikkaan.

Termi FR4 viittaa lasivahvisteiseen epoksilaminaattilevyyn, jota käytetään alustana piirilevyjen valmistuksessa. Se varmistaa rakenteellisen vakauden, säilyttää eristyksen johtavien kerrosten välillä ja tukee suuritiheyksisiä elektronisia piirejä ilman heikkenemistä. Lasikuitukankaan ja epoksihartsisideaineen yhdistelmä tarjoaa jäykkyyttä pitäen levyn kevyenä ja lämmönkestävänä.

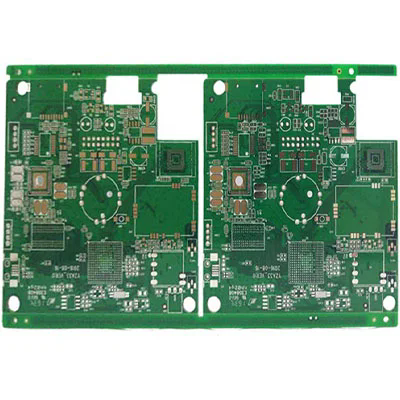

Mikä tekee FR4 PCB:stä suositellun materiaalin?

FR4-materiaalilla on ratkaiseva rooli suorituskyvyn, kustannustehokkuuden ja valmistettavuuden tasapainottamisessa. Sen monipuolisuus mahdollistaa sen käytön yksikerroksisissa, kaksikerroksisissa ja monikerroksisissa piirilevymalleissa.

FR4 PCB:n tärkeimmät edut:

1. Korkea dielektrinen lujuus:
   FR4 ylläpitää vakaata eristysvastusta korkeajännitteellä, mikä estää sähkövuodot.

2. Erinomainen lämpöstabiilisuus:
   Kun lasittumislämpötila (Tg) on ​​tyypillisesti välillä 130 °C ja 180 °C, FR4-piirilevyt voivat toimia korkeissa lämpötiloissa.

3. Mekaaninen kestävyys:
   Lasikuitupohja tarjoaa jäykkyyttä ja mekaanista lujuutta minimoiden muodonmuutoksen asennuksen tai käytön aikana.

4. Kustannustehokkuus:
   Verrattuna erikoismateriaaleihin, kuten polyimidiin tai keramiikkaan, FR4 tarjoaa täydellisen tasapainon suorituskyvyn ja kohtuuhintaisuuden välillä.

5. Kosteudenkestävyys:
   Epoksihartsimatriisi estää veden imeytymisen, mikä tekee FR4:stä sopivan kosteaan ympäristöön.

6. Kemiallinen kestävyys:
   FR4 säilyttää rakenteellisen ja sähköisen eheyden jopa altistuessaan juoksuteille, puhdistusaineille tai ympäristön epäpuhtauksille.

Tyypilliset FR4 PCB:n tekniset parametrit

Miksi FR4 PCB on modernin elektroniikan perusta

Kun elektroniset laitteet pienenevät, nopeutuvat ja tehokkaampia, korkean suorituskyvyn piirilevymateriaalien kysyntä on lisääntynyt. FR4 on pysynyt vakiona johtuen sen mukautumisesta ja yhteensopivuudesta kehittyneiden valmistusprosessien, kuten Surface Mount Technology (SMT) kanssa, porauksen ja monikerroksisen pinoamisen avulla.

Sovellukset eri toimialoilla:

• Kuluttajaelektroniikka: Älypuhelimet, kannettavat tietokoneet ja puettavat laitteet käyttävät FR4-piirilevyjä kompaktin ja kevyen piirin luomiseksi.

• Autot: Moottorin ohjausmoduulit, LED-valaistusjärjestelmät ja infotainment-yksiköt käyttävät korkean Tg:n FR4:ää kestämään lämpötilan vaihteluita.

• Tietoliikenne: FR4-substraatteja löytyy reitittimistä, tukiasemista ja signaalivahvistimista, jotka edellyttävät jatkuvaa signaalin lähetystä.

• Lääketieteelliset laitteet: EKG-monitorien ja infuusiopumppujen kaltaisten laitteiden luotettavuus ja eristys ovat riippuvaisia ​​FR4:stä.

• Teollisuusautomaatio: Ohjaimet, releet ja robotiikka käyttävät FR4-kortteja vakautta varten tärinäpitoisissa ympäristöissä.

Miksi insinöörit suosivat FR4:ää:

• Voiman ja joustavuuden tasapaino: Tukee sekä jäykkiä että joustavia PCB-kokoonpanoja.

• Yhteensopivuus lyijyttömän juottamisen kanssa: Ihanteellinen RoHS-yhteensopivaan tuotantoon.

• Erinomainen signaalin eheys: Säilyttää tasaisen impedanssin nopeaa tiedonsiirtoa varten.

• Mukautettava paksuus ja kerrosten lukumäärä: Saatavana 0,2 mm - 3,2 mm ja siihen mahtuu 2 - 16+ kerrosta.

Nousevat teknologiatrendit:

Nopeiden ja suurtaajuisten piirien kehitys työntää FR4:n uusiin rajoihin. Valmistajat kehittävät nyt modifioituja FR4-materiaaleja, joilla on alhaisemmat dielektrisyysvakiot (Dk < 4,0) ja parannettu lämpöhäviö. Tämä edistysaskel tekee FR4:stä sopivan 5G-viestintään, IoT-moduuleille ja autojen tutkajärjestelmille.

Kuinka FR4 PCB tukee tulevaisuuden elektroniikkainnovaatioita

Kun elektroniikkateollisuus siirtyy älykkäämpiin, pienempiin ja kestävämpiin malleihin, seuraavan sukupolven FR4-piirilevyjen on vastattava uusiin haasteisiin – lämmönhallintaan, signaalien eheyteen ja ympäristöystävällisyyteen.

High-Tg FR4: Vaativiin ympäristöihin

Korkean Tg:n FR4-materiaalit (Tg ≥ 170°C) ovat tulleet välttämättömiksi sovelluksissa, joissa koetaan jatkuvaa lämpöä, kuten tehovahvistimissa, LED-valaistuksessa ja sähköajoneuvojärjestelmissä. Korkeampi lasittumislämpötila varmistaa, että piirilevy säilyttää rakenteellisen vakauden myös jatkuvassa lämpökuormituksessa.

Pienihäviöinen FR4: Korkeataajuisille piireille

Pienihäviöiset FR4-materiaalit on suunniteltu RF- ja mikroaaltouunisovelluksiin. Ne vähentävät signaalin vaimennusta ja ylläpitävät impedanssin hallintaa, joten ne sopivat ihanteellisesti 5G-antenneihin, satelliittiviestintään ja datakeskuksiin.

Ympäristöystävällinen FR4: Kohti kestävää elektroniikkaa

Ympäristövastuun korostumisen myötä halogeenittomat FR4-materiaalit ovat saamassa vetovoimaa. Nämä materiaalit eliminoivat bromatut palonestoaineet vaarantamatta paloturvallisuutta tai mekaanista lujuutta. Valmistajat ottavat käyttöön myös kierrätettäviä lasikuitukomposiitteja jätteen vähentämiseksi.

Älykäs valmistuksen integrointi

Nykyaikainen FR4-piirilevytuotanto sisältää automaattisen optisen tarkastuksen (AOI), laserporauksen ja CNC-reitityksen, mikä varmistaa tarkkuuden ja johdonmukaisuuden. Yhdessä tekoälyyn perustuvan suunnittelun optimoinnin ja IoT-pohjaisen laadunvalvonnan kanssa FR4-piirilevyjen valmistusprosessi on älykkäämpi ja tehokkaampi kuin koskaan ennen.

Usein kysyttyjä kysymyksiä FR4 PCB:stä

Kysymys 1: Mitä eroa on tavallisilla FR4- ja korkean Tg:n FR4-materiaaleilla?
A1: Suurin ero on lasittumislämpötilassa (Tg). Standardin FR4:n Tg on tyypillisesti noin 130 °C, joten se sopii useimpiin kulutuselektroniikkaan. High-Tg FR4 vaihtelee 170 °C:sta 180 °C:seen ja se on suunniteltu korkeisiin lämpötiloihin, kuten autoelektroniikkaan ja LED-moduuleihin. Korkean Tg:n FR4:llä on myös parempi mekaaninen stabiilisuus ja pienempi delaminaatioriski juottamisen aikana.

Kysymys 2: Voidaanko FR4 PCB:tä käyttää suurtaajuus- tai suurnopeuspiireihin?
A2: Vaikka standardi FR4 sopii yleiskäyttöisiin malleihin, se ei välttämättä toimi optimaalisesti yli 1 GHz:n suurtaajuussovelluksissa dielektristen häviöiden vuoksi. Tällaisia ​​käyttötapauksia varten on kuitenkin kehitetty pienihäviöisiä FR4-variantteja, joilla on pienemmät Dk- ja Df-arvot. Näiden päivitettyjen materiaalien avulla suunnittelijat voivat säilyttää signaalin eheyden nopeissa viestintäjärjestelmissä ilman, että kustannukset kasvavat merkittävästi.

FR4 PCB -teknologian tulevaisuuden näkymät

Globaalit FR4-piirilevymarkkinat kasvavat edelleen tasaisesti yhdistettyjen laitteiden, sähköautoteknologian ja älykkään infrastruktuurin kasvavan kysynnän vauhdittamana. Kun monikerroksisista ja HDI-malleista tulee standardi, FR4-materiaalit kehittyvät tarjoamaan paremman lämmön haihdutuksen, pienemmät dielektriset häviöt ja paremman luotettavuuden.

Lähitulevaisuudessa hybridipiirilevyrakenteet – joissa FR4 yhdistetään korkeataajuisiin laminaatteihin, kuten PTFE- tai Rogers-materiaalit – mahdollistavat kustannustehokkaita ratkaisuja sekasignaali- ja RF-sovelluksiin. Nämä innovaatiot varmistavat, että FR4 pysyy ajantasalla, vaikka elektroniset järjestelmät saavuttavat ennennäkemättömän monimutkaisuuden.

Miksi FR4 PCB on edelleen alan standardi

FR4-piirilevyt ovat ansainneet maineensa luotettavuuden, monipuolisuuden ja kohtuuhintaisuuden yhdistelmällä. Älypuhelimista satelliitteihin FR4 toimii edelleen perustana lukemattomille innovaatioille. Sen sopeutumiskyky uusiin teknologioihin – nopeista piireistä ympäristöystävälliseen tuotantoon – takaa, että FR4 pysyy materiaalina tulevina vuosina.

Luotettavana valmistajanaViafulltoimittaa korkealaatuisia FR4-piirilevyjä, jotka on suunniteltu vastaamaan maailmanlaajuisten asiakkaiden erilaisiin tarpeisiin. Jokainen levy on valmistettu tarkasti, käyttämällä edistyneitä materiaaleja ja huippuluokan valmistusprosesseja suorituskyvyn ja kestävyyden varmistamiseksi.

Insinööreille, suunnittelijoille ja hankintaasiantuntijoille, jotka etsivät räätälöityjä FR4-piirilevyratkaisuja, tiimimme tarjoaa teknistä asiantuntemusta, nopeaa läpimenoa ja kattavaa tukea prototyypeistä massatuotantoon.

Ota yhteyttätänään selvittääksesi, kuinka Viafullin FR4-piirilevyratkaisut voivat tehostaa seuraavan sukupolven innovaatioita.
