Onko Viafine High Frequency -hybridipiirilevy nopean viestinnän tulevaisuus?

5G:n, tutkan, satelliittiviestinnän ja nopeiden langattomien verkkojen kehityksen myötäkorkeataajuinen piirilevyNiitä käytetään yhä laajemmin viestintälaitteissa ja elektronisissa tuotteissa. Viafine, ammattimainen kiinalainen valmistaja, on pitkään keskittynyt korkeataajuisten hybridipiirilevyjen tutkimukseen ja kehitykseen ja valmistukseen, joka tarjoaa korkealaatuisia, erittäin vakaita ja monikerroksisia korkeataajuisia hybridilevyratkaisuja. Tämä artikkeli esittelee kattavasti Viafinen korkeataajuisten hybridipiirilevyjen tuoteparametrit, rakennesuunnittelun, tekniset edut ja asiakkaiden huolenaiheet, mikä auttaa maailmanlaajuisia ostajia ymmärtämään sen ydinarvon ja sovelluspotentiaalin.

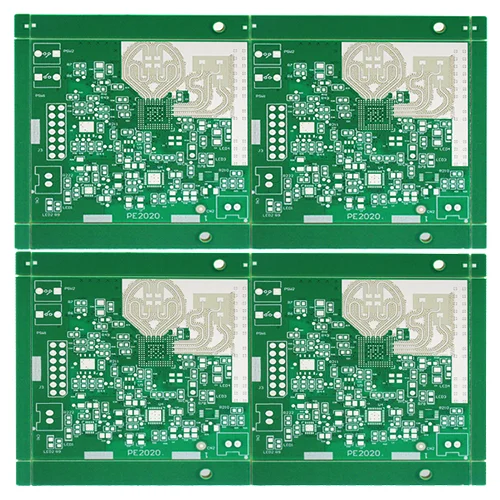

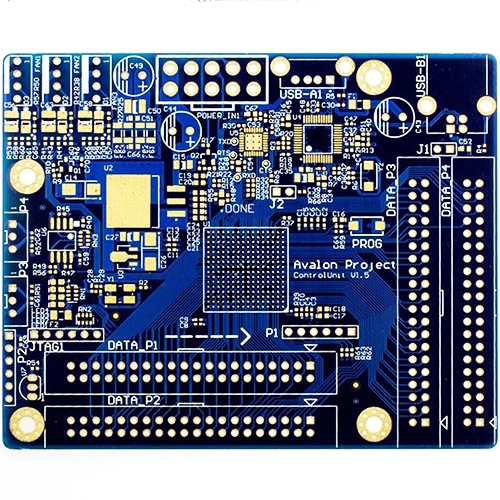

I. Viafine High-Frequency Hybrid PCB -piirilevyjen esittely

Viafinekorkeataajuiset hybridipiirilevyt ovat komposiittipiirilevyjä, joissa yhdistyvät korkeataajuiset materiaalit perinteisiin epoksilevyihin. Niissä on alhainen signaalin lähetyshäviö, erittäin tarkka impedanssin säätö ja hyvä lämpöstabiilisuus, ja niitä käytetään laajalti:

Langattoman tukiaseman vastaanottoantennit
Tehovahvistimet
Tutkajärjestelmät
Navigointijärjestelmät
Nopeat signaalinsiirtolaitteet

Keskeiset edut: Alhainen signaalin vääristymä, lyhyt lähetysviive, korkea lämpövastus, hyvä sopeutumiskyky ja korkea prosessoitavuus. Kohtuullisen pinottavan rakenteen ja kolmi-yhdessä puskurimateriaalisuunnittelun ansiosta korkeataajuisten komposiittilevyjen vääntymis- ja kutistumisongelmat kuumapuristuksen aikana ratkaistaan ​​tehokkaasti.

Viafinetarjoaa CE-sertifikaatin ja ylläpitää laajaa varastoa tarjoten maailmanlaajuisille ostajille kilpailukykyiset tehdashinnat ja ammattitaitoisen myynnin jälkeisen palvelun.

II. Korkean taajuuden hybridipiirilevyn tekniset parametrit

Viafinen korkeataajuisen hybridi-piirilevyn tekniset parametrit ovat seuraavat, jotta ne täyttäisivät erilaisten suurtaajuisten signaalien siirtoon liittyvät vaatimukset:

1. Perustuoteparametriluettelo

Tuotenimi: Hybridikorkeataajuuspiirilevy

Tuotemerkki: Viafine

Materiaali: Rogers 4835 + IT180A

Kerrosten lukumäärä: 6L

Kuparin paksuus: 1 unssia

Levyn paksuus: 1,2 mm

Pienin reiän halkaisija: 0,15 mm

Pienin linjan leveys: 0,1 mm

Minimi riviväli: 0,1 mm

Pintakäsittely: Immersion Gold

Käytettävä taajuus: Korkeataajuinen mikroaaltoviestintä

Impedanssin säätö: Tarkka ±5 %

Eristyksen suorituskyky: Korkea stabiilisuus

Lämpöteho: TG ≥ 180°C

Paloluokitus: UL94V-0

III. Korkean taajuuden hybridipiirilevyjen pinorakenne ja ominaisuudet

Korkeataajuinen hybridipiirilevy käyttää monikerroksista pinottua rakennetta valmistuksen aikana, mikä saavuttaa erinomaisen sähköisen suorituskyvyn ja mekaanisen lujuuden tarkan suunnittelun ansiosta:

Pinottava suunnittelu

L1 kuparikerros (korkeataajuuslevy) → L2 kuparikerros (PP-levy) → L3 kuparikerros (epoksihartsialusta) → L4 kuparikerros. L2-, L3- ja L4-kuparikerroksissa on samankokoisia rakoja samassa paikassa. L4-kuparikerros sisältää kolme yhdessä pehmustemateriaalia.

Kolme yhdessä pehmustemateriaali

Koostuu kahdesta kerroksesta irrokekalvoa, se täyttää raot kuumapuristuksen aikana, ehkäisee metallin kolhuja ja säilyttää levyn pinnan tasaisena.

Tasainen kuumapuristussuunnittelu

Alumiinilevyt, teräslevyt ja voimapaperipehmustekerrokset pinotaan korkeataajuuslevyn sisä- ja ulkokerroksiin, mikä varmistaa tasaisen kuumenemisen kuumapuristuksen aikana ja hallitsee levyn vääntymistä ja laajenemista.

Materiaalin ominaisuudet

Korkeataajuuslevyssä käytetään polytetrafluorieteeniä (PTFE), jolla on erilaiset lämpölaajenemisominaisuudet kuin epoksipohjaisilla levyillä. Kohtuullisen prosessiohjauksen avulla saavutetaan korkea luotettavuus levyjen muovaus.
