PC-levyjen valmistuksen korkean Tg:n ymmärtäminen: Kriittinen tekijä seuraavan sukupolven elektroniikan luotettavuudelle

Kun elektroniset laitteet pienenevät, nopeutuvat ja tehokkaampia, lämmön hallinta on noussut yhdeksi painetun piirilevyn (PCB) suunnittelun ja valmistuksen suurimmista haasteista. Yksi termi, joka hallitsee yhä enemmän teknisiä keskusteluja insinöörien ja hankintaasiantuntijoiden keskuudessa"Korkea Tg."

Tg taiLasin siirtymälämpötila, viittaa lämpötilaan, jossa piirilevyn substraattimateriaali (tyypillisesti FR-4 epoksilasi) siirtyy jäykästä lasimaisesta tilasta pehmeään, kumimaiseen tilaan. Kun levy ylittää Tg:n, se alkaa laajentua, delaminoitua tai menettää mekaanisen eheyden - mikä johtaa katastrofaaliseen juotosliitosten ja läpivientien epäonnistumiseen.

Tg Luokittelu- ja sovellusopas

Alla olevassa taulukossa on yhteenveto standarditoimialaluokitteluista ja tyypillisistä sovelluksista eri Tg-tasoille:

Miksi korkea Tg on kriittinen nykyaikaiselle PC-levyvalmistukselle?

• Lyijyttömän juotteen yhteensopivuus: RoHS-yhteensopivuuden edellyttämällä lyijyttömällä kokoonpanolla uudelleenvirtauslämpötilat ylittävät nyt 250 °C. Normaalit Tg-materiaalit voivat muotoutua tämän prosessin aikana, kun taas korkean Tg:n materiaalit säilyttävät vakauden.
• Luotettavuus kuumissa ympäristöissä: Autoteollisuus (moottorin ohjausyksiköt), LED-valaistus, tehoelektroniikka ja 5G-tietoliikenneinfrastruktuuri tuottavat voimakasta lämpöä. Korkean Tg:n piirilevyt estävät vääntymisen, kerrosten irtoamisen ja halkeilun pidentäen tuotteen käyttöiän.
• Parannettu kemiallinen ja kosteudenkestävyys: Korkean Tg-hartsit tarjoavat tyypillisesti alhaisemman kosteuden imeytymisen ja paremman kestävyyden aggressiivisia puhdistuskemikaaleja vastaan, joten ne ovat ihanteellisia lääketieteellisiin ja teollisiin sovelluksiin.

Toimialan näkymät

Markkina-analyytikot ennustavat High Tg -piirilevysegmentin kasvavan yli 6 %:n CAGR-arvolla vuoteen 2030 mennessä sähköajoneuvojen (EV) tehonmuuntimien, datakeskusten palvelimien emolevyjen ja suuritehoisten teollisuusajureiden vetämänä. Valmistajilta High Tg -levyjen tuotanto vaatii tiukempaa prosessin valvontaa – mukaan lukien pidennetyt esilämmitysajat, modifioidut laminointijaksot ja erikoistuneet poranterät kovempien materiaalien käsittelyyn. Kaikki piirilevyjen valmistajat eivät ole valmiita hallitsemaan tätä tekniikkaa, joten toimittajan valinta on strateginen päätös.

Tietoja yrityksestä

Guangdong Viafine PCB LIMITED– Luotettu kumppanisi korkean Tg:n ja korkean tarkkuuden piirilevyratkaisuissa

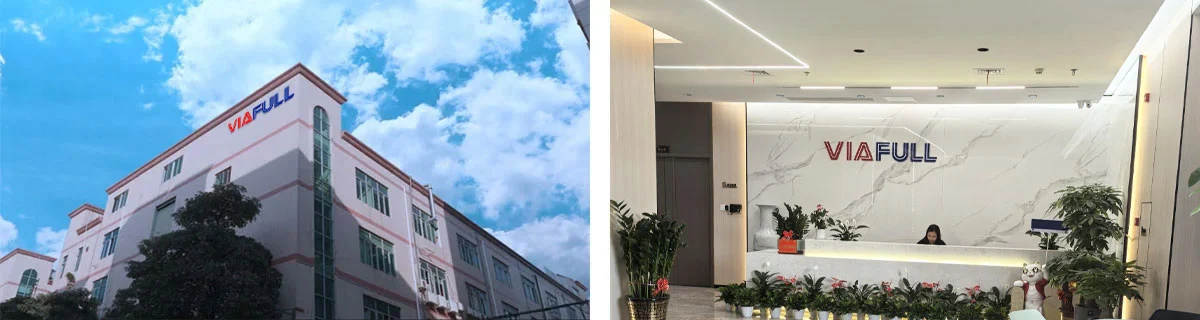

Aikana, jolloin lämmön luotettavuudesta ei voida tinkiä,Guangdong Viafine PCB LIMITEDerottuu edukseen ammattimaisena painetun piirilevyn (PCB) ja piirilevykokoonpanon (PCBA) integroidusta korkean teknologian yrityksestä, joka on erikoistunut korkean tarkkuuden monikerroksisten levyjen ja erikoislevyjen T&K-toimintaan ja tuotantoon.

Vuonna 2009 perustetulla yrityksellä on nykyaikainen laitos kattaen11 000 neliömetriä, työllistää yli350 ammattitaitoista ammattilaistajolla on merkittävä tuotantokapasiteetti30 000 ㎡ kuukaudessa .

Ydinominaisuudet yhdellä silmäyksellä

Tuoteportfolio

Viafinella on ammattitaitoinen tekninen kehitystiimi, joka hallitsee alan edistyneimmät prosessiteknologiat. Ne on varustettu luotettavilla tuotantolaitteilla, testausjärjestelmillä ja täysin toimivalla fysikaalis-kemiallisella laboratoriolla, joiden avulla ne voivat tuottaa asiantuntevasti:

Kohdemarkkinat ja vientikohteet

Yrityksen tuotteet ovat laajalti käytössäviestintälaitteet, tietokoneet, teollisuusohjaus, tehoelektroniikka, lääketieteelliset instrumentit, turvaelektroniikka, kulutuselektroniikka, autoelektroniikkaja muilla korkean teknologian aloilla.

Insinööreille, jotka etsivät luotettavaa High Tg -tuotantoa, joka kestää lyijyttömän asennuksen ja tehokkaan käytön,Guangdong Viafine PCB LIMITEDtarjoaa tarkkuutta, skaalautuvuutta ja lämpötehokkuutta.
