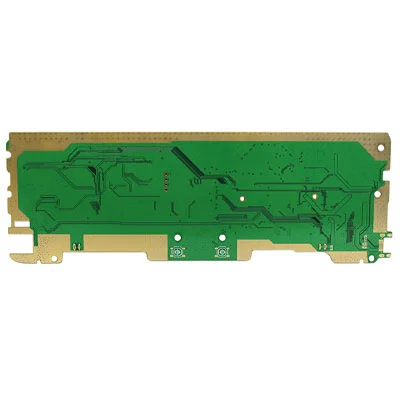

4-kerroksisen impedanssin ohjaama hieno kallis upotuskultaa piirilevylevy

Smart -kotijärjestelmän kaikki solmujen ohjausmoduulit on kytketty järjestelmän tiedonhallintakeskukseen RS485 -kodinhallintaväylän kautta yhtenäisen kodinhallintaverkon viestintäprotokollan seurauksena järjestelmän tietoviestinnän toteuttamiseksi. 256 moduulia voidaan kytkeä yhteen väylään kodin automaation ohjauksen erilaisten toimintojen toteuttamiseksi. Moduulityypit sisältävät:

Langaton lähetin -vastaanottimen tukiaseman moduuli

Se on pääasiassa yhdessä langattoman kaukosäätimen moduulin kanssa, se on järjestelmän olennainen lisävaruste. Langattomana lähetin -vastaanottimen tukiasemalla se lähettää kaukosäätimen tiedot järjestelmän tiedonhallintakeskukseen Home Control -verkon kautta ja lähettää sitten järjestelmän tiedonhallintakeskuksen ohjeet ja lyhyet viestitiedot. Se siirretään langattomaan kaukosäätimeen langattomien radiotaajuussignaalien kautta, missä langattomat tiedot muunnetaan langallisiksi kodinhallintaverkkotietoiksi;

Relekytkimen ohjausmoduuli

Pienitehoiset piiriohjaimet, joita ohjataan korkean suorituskyvyn kiinteiden tilanreleillä. Saatuaan komennon älykkäältä kodinohjaimelta, kodin pienitehoisten laitteiden kytkin, pääasiassa valot (mukaan lukien erilaiset ääni, televisiot, sähköverhot), hallitsee 100 wattin/kanavan tehoa;

Suuritehoisten laitteiden ohjausmoduuli

Sitä ohjataan myös solid-state-releillä, mutta teho on suuri ja kanavaa on vain yksi. Saatuaan komennon älykkäältä kodinohjaimelta, se voi hallita kodin suuritehoisia laitteita (kuten ilmastointilaitteet, vedenlämmittimet jne.), Ja yhden kanavan enimmäisohjausteho on 2500 wattia;

SCR -himmennysohjausmoduuli

SCR: tä käytetään pienitehoiseen silmukan hallintaan. Saatuaan komennon älykkäältä kodinohjaimelta, sen päätehtävänä on hallita kodin valojen himmennystä, ohjaustehoa 100 wattia kanavaa kohti ja himmennysalue 5 tasoa: 0, 25, 50%, 75%, 100%;

Tiedonvaihtomoduuli

Tietokytkin on muuttanut alkuperäisen kytkimen konseptin kokonaan. Kytkintietopistettä käytetään alkuperäisen kytkimen toiminnan suorittamiseen, jolloin alkuperäinen kytkintoiminto on kiinteä ja yksi. Asettamalla asiaankuuluvat ohjausparametrit, mitä tahansa ohjauspistettä voidaan ohjata ryhmän ohjaustoiminnon saavuttamiseksi.
