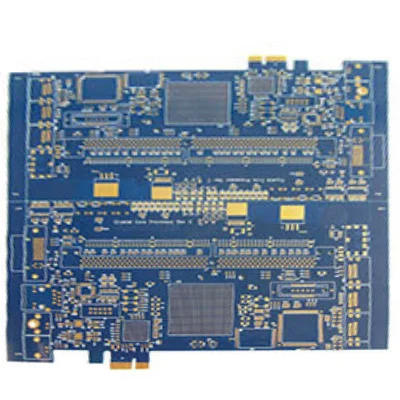

Monikerroksisten piirilevyjen valmistuksessa hitsaussuorituskyky on aina ostajien painopiste. Johtuen tiheästä metallikiderakenteesta, joka on muodostettu10-kerroksinen upotuskulta piirilevy, Juotosliitokset ovat vakaampia ja hitsausprosessi on tasaisempi, mikä voi merkittävästi vähentää väärän juottamisen tai huonon juottamisen riskiä. Tämä rakenne ei vain paranna tuotantotehokkuutta, vaan tarjoaa myös voimakkaamman takuun lopputuotteen laadulle, mikä tekee siitä ihanteellisen valinnan korkean kysynnän hitsaussovelluksiin.
Monilla korkeataajuuspiireillä on erittäin korkeat vaatimukset signaalin eheydelle. 10-kerroksisen upotuskultaa PCB: n etuna on, että sen nikkeli-kultakerros peittää vain tyynyt eikä häiritse itse kuparikerroksen johtavia ominaisuuksia. Koska elektroniset signaalit etenevät pääasiassa kuparikerroksessa "ihovaikutuksen" alla, tämä malli säilyttää kuparin johtavia etuja suurimmassa määrin varmistaen siten nopeiden ja korkean taajuuden signaalien vakauden ja tarkkuuden siirron aikana.
Verrattuna muihin pintakäsittelymenetelmiin, upotuskullimateriaalien metalliominaisuudet ovat stabiilimpia ja niitä ei ole helppo hapettua. Jopa korkean kosteuden ja korkean lämpötilan työympäristössä, tyynyn pinnan kiilto- ja korroosionkestävyys voidaan ylläpitää. Tämä ei vain paranna PCB: n kokonaismäärää ja rakennetta, vaan myös vähentää hapettumisen aiheuttaman vika riskiä, mikä tarjoaa kiinteän takuun terminaalilaitteiden pitkän aikavälin stabiilille toiminnalle.
Monikerroksisille levyille, etenkin 10-kerroksisille rakenteille, juotoskalvon ja kuparikerroksen välinen sitoutumislujuus on ratkaisevan tärkeä. Koska 10-kerroksinen upotuskulta PCB ei kata metallikerrosta ei-hitsausalueella, juotoskalvo tarttuu tiukemmin kuparikerrokseen, vähentäen siten huomattavasti kuoriutumisen tai vääntymisen aiheuttamaa mikro-lyhennyspiirin ongelmaa. Tämä ominaisuus antaa sille vahvemman rakenteellisen vakauden ja luotettavuuden monimutkaisissa piirimalleissa.
10-kerroksinen upotuskulta PCB: tniitä käytetään laajasti aloilla, joilla on tiukat vaatimukset signaalin laadusta, hitsaustarkkuudesta ja luotettavuudesta, kuten viestintätukisemistä, lääkinnällisistä laitteista, avioniikkalaitteista, nopean palvelimista ja teollisuusohjausjärjestelmistä. Sen erinomainen prosessin vakaus ja sähköinen suorituskyky tekevät siitä yhden ensimmäisistä valinnoista huippuluokan elektroniseen valmistukseen.
Vuonna 2009 perustettu Guang Dong Via Fine PCB Limited on ammattimainen painettu piirilevy (PCB) ja painettu piirilevykokoonpano (PCBA) integroidut palvelun korkean teknologian yrityksen, joka on erikoistunut T & K-kehitykseen sekä korkean tarkkuuden monikerroksisten levyjen ja erikoislevyjen tuotantoon. Lisätietoja tarjoamme käymällä verkkosivustollamme osoitteessa https://www.viafinegroup.com/. Kysymyksiä tai tukea varten ota meihin yhteyttä osoitteessaSales13@viafinegroup.com.
