Nykypäivän elektronisessa valmistuskentässä, jossa miniatyrisointivaatimukset, korkea suorituskyky ja pieni virrankulutus kasvavat, kasvavat,Pieni BGA -piirilevysiitä on tulossa valtavirran valinta teollisuudessa. BGA, jonka koko nimi on palloverkon taulukko, eroaa perinteisestä yhden rivin tapin pakkausmenetelmästä. Se jakaa taitavasti juotosliitäntäpisteet komponentin alaosassa sijaitsevalle kaksiulotteiselle tasolle. Tämä pakkausmenetelmä ei vain paranna PIN-tiheyttä huomattavasti, vaan myös optimoi sähkön suorituskyvyn ja lämmön hajoamiskapasiteetin, jolloin se loistaa huippuluokan elektronisissa laitteissa.
Pienen BGA -piirilevyn käyttäminen tarkoittaa suurempaa toiminnallista integraatiota, pienempää pakkausaluetta ja vakaampaa suorituskykyä. Korkean tarjonnan juotepallohyvityksen käytön vuoksi sillä on luonnollisia etuja signaalinsiirrossa ja interferenssissä, ja se sopii korkeataajuiseen ja nopeaan sovellusympäristöön, jolla on korkeat suorituskyvyn vakauden vaatimukset. Lisäksi BGA-pakkaukset voivat tehokkaasti ratkaista perinteisen PIN-pakkauksen kohdalla hitsauksen luotettavuusongelmat, vähentää huomattavasti väärien juotosten ja huonon kontaktin riskiä ja parantaa edelleen koko tuotteen pitkäaikaista vakautta ja käyttöikäistä.

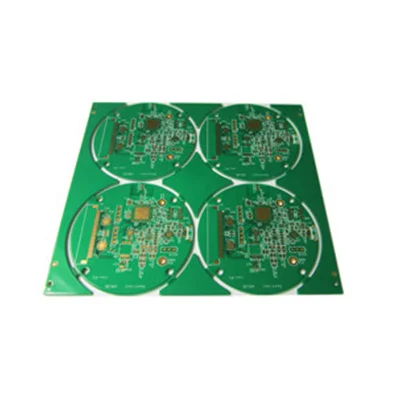

TämäPieni BGA -piirilevyHyväksyy nelikerroksisen levyn rakenteen suunnittelun ja käyttää FR4 TG170: n korkean lämpötilan materiaalia varmistaakseen hyvän lämmönvakauden monissa monimutkaisissa työoloissa. Levyn paksuutta hallitaan 1,6 mm, joka täyttää valtavirran suunnitteluvaatimukset. Pintakäsittelymenetelmä hyväksyy Enig (kemiallinen nikkelipinnoituskulta), ja kultakerroksen paksuus on 2 mikro tuumaa, mikä ei vain paranna hitsauksen luotettavuutta, vaan parantaa myös hapettumiskykyä. Vähimmäisviivan leveys/linjaväli voi saavuttaa 0,07/0,09 mm, ja BGA-tyynyn halkaisija on tarkka 0,25 mm: iin, mikä osoittaa tarkan ohjauskyvyn mikronitason prosessin prosessoinnissa.
Pieniä BGA -piirilevyä käytetään laajasti älypuhelimissa, kannettavissa tietokoneissa, puettavissa laitteissa, autojen elektronisissa järjestelmissä, teollisuusohjaimissa, viestintämoduuleissa, lääketieteellisissä laitteissa jne., Jotka on erittäin korkeat määrän, suorituskyvyn ja luotettavuuden vaatimukset. Kehitettäessä tekniikoita, kuten AI, 5G ja esineiden Internet, pienten ja tiheiden piirilevyjen kysyntä kasvaa edelleen, ja BGA-pakkaukset ovat avaintekniikka tämän suuntauksen täyttämiseksi. Erityisesti avaruusrajoitetuissa, mutta toimintointensiivisissä tuotteissa se on melkein korvaamaton.
Keskitymme paitsi materiaalien ja prosessien vakauteen, myös työskentelemme ahkerasti laadunvalvonnan ja teknisten palvelujen parissa. Tuote käyttää auringonvaloa PSR-4000 Green Colder Mask-mustetta hyvän eristyksen ja visuaalisen tunnistuksen varmistamiseksi; Samanaikaisesti tarjoamme ammatillisia räätälöintipalveluita, jotka voivat säätää tyynyn kokoa, levykerroksen suunnittelua ja pintakäsittelymenetelmää tarpeen mukaan eri päätetuotteiden eriytettyjen tarpeiden tyydyttämiseksi. Tuotantoprosessimme toteutetaan tiukasti ISO -laadunhallintajärjestelmän mukaisesti varmistaakseen, että jokainen piirilevy voi täyttää kansainväliset standardit.
Vuonna 2009 perustettu Guang Dong Via Fine PCB Limited on ammattimainen painettu piirilevy (PCB) -painettu piirilevykokoonpano (PCBA) integroidun palvelun korkean teknologian yritys, joka on erikoistunut korkean tason monikerroksisten levyjen ja erikoislevyjen tuotantoon ja tuotantoon, mitä tarjoamme verkkosivustollamme https://ww.viafinegroup.com/. Kysymyksiä tai tukea varten ota meihin yhteyttä osoitteessaSales13@viafinegroup.com.
