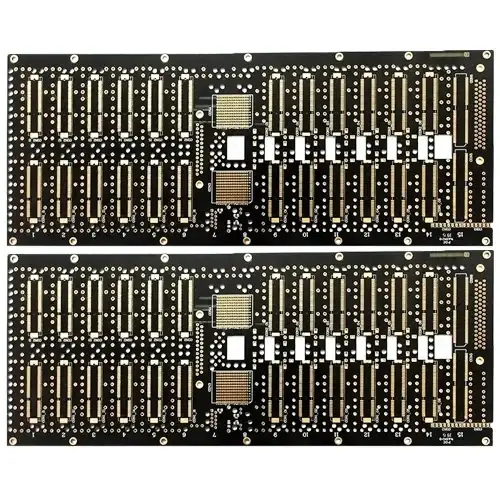

Rogers RT5870 High Taajuuskortti

RT/Duroid® 5870 ja 5880 lasimikrokuituvahvistetut PTFE -kompositit on suunniteltu tarkkuusliusko- ja mikrolipiirisovelluksiin.

Lasivahvistuksen mikrokuitu on satunnaisesti suunnattu maksimoimaan kuituvahvistuksen edut suunnassa, joka on arvokkain piirin valmistajalle ja lopulliselle piirisovellukselle.

RT/duroidin 5870 ja 5880 laminaatin dielektrinen vakio on yhdenmukainen paneelista ja vakiona laajalla taajuusalueella. Niiden matala haihtumiskerroin laajentaa RT/duroidin 5870 ja 5880 käyttöä KU-kaistalle tai uudemmalle.

RT/Duroid 5870 ja 5880 laminaatit leikataan helposti, leikataan ja koneistetaan muotoon. Ne ovat kestäviä kaikille liuottimille ja reagensseille, sekä kuumille että kylmäksi, ja niitä käytetään tyypillisesti syövytettyjen piirien tai levyn reunojen ja reikien etsaamiseen.

RT/DUROID 5870 ja 5880 komposiitit toimitetaan tyypillisesti laminaateina, joissa on ¼ - 2 unssia/ft2 (8 - 70 mikronia) elektropuloidun kuparin molemmilla puolilla ja ne voidaan myös verhota valssatulla kuparikalvolla kriittisempiin sähköisiin sovelluksiin. Alumiini-, kupari- tai messinkilevyjen verhoaminen voidaan myös määrittää.

Kun tilaat RT/duroidia 5870 ja 5880 laminaatit, muista määrittää dielektrinen paksuus, toleranssi, valssattu tai elektrodipositoitu kuparikalvo ja haluttu kuparikalvon paino.
