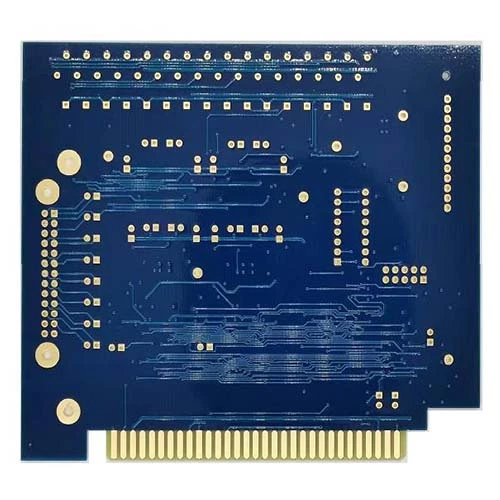

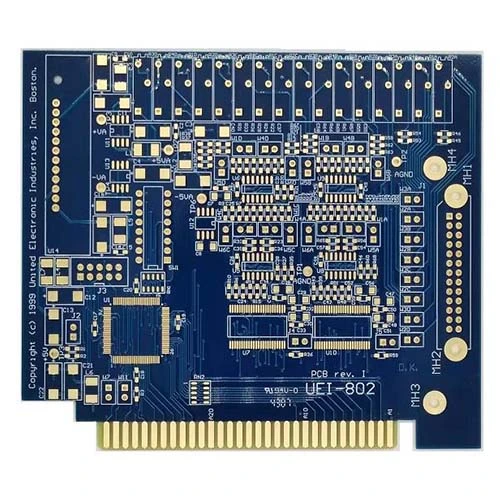

Kultainen sormipiirilevy

Kulta sormen piirilevyt ovat niitä, joilla on kulta sormen kaltaisia ​​tyynyjä, joita käytetään usein reunan liittiminä.

Kemiallisella kultapinnoitteella on erinomainen juotettavuus, mutta kemiallinen laskeutumisprosessi tarkoittaa, että se on liian pehmeä ja ohut kestämään toistuvaa kulumista. Kultapinnoitus on paksumpaa ja vaikeampaa, joten se on ihanteellinen piirilevyn reunayhteyksien uudelleentulkitsemiseen. Kulta sormen piirilevyjen on yleensä oltava reunan liittimessä helpon lisäyksen varmistamiseksi. Jäähdytys voidaan määrittää tilauksen yksityiskohdissa, jos ne mainitaan.

Kulta sormet ovat kullattuja viestejä, jotka näet tulostetun piirilevyn (PCB) kytkentäreunassa. Kissorormien tarkoituksena on kytkeä apupiirilevyt tietokoneen emolevyyn. PCB -kultasormia käytetään myös monissa muissa laitteissa, jotka kommunikoivat digitaalisten signaalien, kuten kuluttaja -älypuhelimien ja älykkäiden kellojen kautta. Koska seoksella on erinomainen sähkönjohtavuus, sitä käytetään liitäntäpisteenä piirilevyllä.

Piirilevyn kultaa sormen elektropantointiprosessiin sopivia kultatyyppejä on kahta tyyppiä:

Electroless-nikkeli-upotuskulta (ENIG): Tämä kulta on kustannustehokkaampaa ja helpompaa juotavaa kuin elektropuloitu kultaa, mutta sen pehmeä, ohut (yleensä 2-5U ”) -koostumus tekee Enig-sopimattoman piirilevyn kytkemisen ja pistorasian upottamisen kannalta. Sähkökäyttöinen kova kulta: tämä kulta on vankka (kovaa) ja paksua käyttöä (yleensä 30U”), joten se on sopivampi kuin pistorasiat.

Kulta sormet antavat eri piirilevyille kommunikoida keskenään. Virkasta laitteisiin signaalien on läpäistävä useiden kontaktien välillä tietyn komennon suorittamiseksi. Kun komentoa painetaan, signaali ohitetaan yhden tai useamman taulun välillä ennen lukemista. Esimerkiksi, jos painat mobiililaitteen etäkomentoa, signaali lähetetään käden piirilevyn yhteensopivasta laitteesta läheiseen tai kaukaiseen koneeseen, joka puolestaan ​​vastaanottaa signaalin oman piirilevyn kautta. Kissorormien pinnoitusprosessi sisältää monia huolellisia vaiheita. Tämä varmistaa, että jokainen tuotantolinjalta tulevan piirilevy on varustettu oikealla laitteella signaalin täydellisesti. Sähköprosessiin liittyvät standardit auttavat myös varmistamaan, että kunkin piirilevyn kulta sormet vastaavat täydellisesti tietyn emolevyn vastaavia pistorasioita. Jotta kaikki nämä kulta sormet ja pistorasiat sopivat, jokaisen piirilevyn on läpäistävä sarja tarkastuksia ja vikatestejä. Jos piirilevyn kultapinnoitus ei ole tarpeeksi sileä tai ei tartu pintaan riittävästi, tulokset eivät ole riittävän hyviä kaupalliseen vapautumiseen. Piirilevyllän kullan sormen kokoontumisen kanssa sähkösulantointiprosessi on suoritettava vaiheessa, jossa piirilevyn ympärillä olevat yksityiskohdat valmistuvat ensin. Kun sormet on päällystettävä, nikkeli levitetään kupariin. Sitten pintapinta levitetään viimeiseksi. Kun kaikki on valmis, levy tarkastellaan suurennuslasin alla ja testataan tarttuvuuden suhteen.

Piirilevyn kulta sormen elektropantointiprosessin aikana on noudatettava tiettyjä standardeja, jotta sormet toimivat kunnolla. Itse piirilevyn suunnittelussa on myös otettava huomioon asianmukainen sormen pituus ja kohdistukseen vaadittava alue.

Riippumatta itse piirilevyn tarkoituksesta tai koosta, seuraavat säännöt koskevat aina kulta sormen suunnittelua:

Reiän läpi päällystetyn ei tule olla lähellä kulta sormea, kulta sormella ei saa olla kosketusta juotosamaskin tai silkkinäytön kanssa, ja nämä kaksi on pidettävä tietyssä etäisyydessä, ja kulta sormen on aina kohdattava PCB: n keskellä (jos haluat reunavierailua), jos jotakin näistä säännöistä ei noudateta PCB: n kullan sormen sähkökäyttöprosessin aikana, PCB ei ehkä pysty kommunikoimaan äidinlevyt. Tai piirilevyä ei saa työntää oikein emolevyn vastaavaan paikkaan. Kulta käytetään piirilevyn liittimen sormissa. Kulta -lujuus mahdollistaa kultasormien asettamisen ja poistumisen satoja kertoja käyttämättä liitäntä koskettimia. Ilman kultapinnoituksen suojausta piirilevy voi helposti menettää yhteyden muutaman käytön jälkeen.

Saatat ihmetellä, miksi kulta on parempi kuin muun tyyppiset metallit. Loppujen lopuksi kulta on yksi harvinaisimmista ja kalleimmista luonnollisista elementeistä. Eikö olisi kustannustehokkaampaa levittää piirilevyn liitäntäreunat kuparin tai nikkelin kanssa? Tulostetun piirilevyn vaadittu toiminnallisuus vaatii kuitenkin kultaa. Kun PCB: t kehittyivät moderniksi muotoonsa, kullan määritettiin olevan sopivin liitäntämetalli useiden tekijöiden vuoksi. Kultaisen tärkeimmät edut ovat seoksen johtavuus ja korroosionkestävyys. Lujuuden lisäämiseksi tulostetuissa piirilevyissä käytetty kulta yhdistetään usein nikkeliin tai kobolttiin, mikä antaa kultaa suuremman kulumiskestävyyden jatkuvan PCB -aktiivisuuden edessä.
