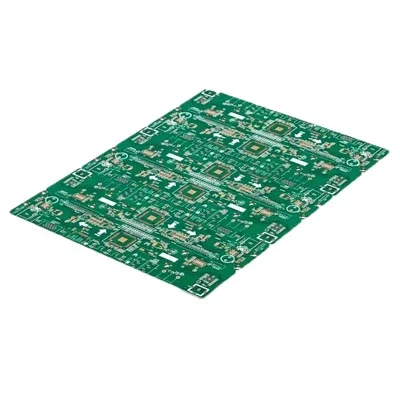

FR4 Elektroninen impedanssinhallinta piirilevy

Viisi impedanssiin vaikuttavaa tekijää

Ensimmäinen: dielektrinen paksuus. Kasvava dielektrisen paksuus voi lisätä impedanssia, kun taas dielektrisen paksuuden vähentäminen voi vähentää impedanssia; Erilaisten puoliksi kiinteiden tablettien liimapitoisuus ja paksuus on erilainen. Painettu paksuus liittyy murskaimen tasaisuuteen ja puristimen ohjelmaan; Minkä tahansa käytetyn levyn osalta on laskettava dielektrisen kerroksen paksuus, joka edistää suunnittelulaskelmia. Koekäytön sietokyky on avain dielektrisen paksuuden hallintaan.

Toinen: linjan leveys. Linjan leveys voi vähentää impedanssia, kun taas linjan leveyden vähentäminen voi lisätä impedanssia. Linjan leveyden valvontavaatimukset voivat paremmin täyttää impedanssinhallintavaatimusten kuilun +/- 10%: n toleranssissa. Aukko ei voi ylittää 10%. Leveyttä ohjataan pääasiassa etsausohjauksella. Rivin leveyden varmistamiseksi tekniikkaelokuva korvataan etsauspuolen etsaus-, valokuvanvalmistusvirheen ja graafisen siirtovirheen mukaan linjan leveysvaatimusten täyttämiseksi.

Kolmas: kuparin paksuus. Linjan paksuuden vähentäminen voi lisätä impedanssia, kun taas linjan paksuuden lisääminen voi vähentää impedanssia; Linjan leveyttä voidaan ohjata graafisella elektropanoimalla ohjauksella tai käyttämällä vastaavan paksuuden kuparikalvoa. Kuparin paksuuden hallinta vaatii tasaisen ohjauksen. Hienojen viivojen ja eristyslinjojen verenvuotolohkot lisätään viivan epätasaisen kuparin paksuuden estämiseksi, mikä vaikuttaa epätasaiseen impedanssin jakautumiseen kuparijakaumaan CS- ja SS -pinnoilla. Hallitus välitetään hallitukselle kaksipuolisen kuparin paksuuden tarkoituksen saavuttamiseksi.

Neljäs: Dielektrinen vakio. Dielektrisen vakion parantaminen voi vähentää impedanssia, ja dielektrisen vakion vähentäminen voi lisätä impedanssia. Dielektristä vakioa säätelee pääasiassa materiaali. Eri levyillä on erilaiset dielektriset vakiot. Se liittyy käytettyyn hartsimateriaaliin: FR4-kortti, dielektrinen vakio on 3. 9-4. 5, joka kasvaa käyttötaajuuden lisääntyessä. 3. 9 Signaalin siirron saamiseksi tarvitaan korkea impedanssiarvo, jotta dielektrinen vakio voi olla alhainen.

Viides: hitsauspaksuus, painettu hitsaus vähentää ulkoista impedanssia. Painettu hitsaus voi yleensä vähentää yksipäisiä 2 ohmia ja erottelu 8 ohmia. 2 kertaa tulostuspisaran arvo on kahdesti ajassa. Kun se on tulostettu yli 3 kertaa, impedanssiarvo ei enää muutu.
