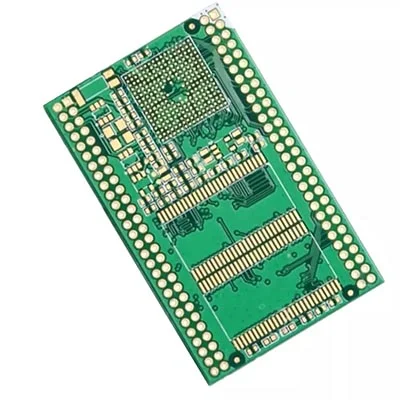

Monikerroksisen impedanssin hallittu piirilevy

PCB -impedanssinhallinta

Tervetuloa ostamaan monikerroksisia impedansseja hallitsematta piirilevytaulua tehtaaltamme milloin tahansa. Tarjoamme sinulle tehdasalennushinnat tuotteillemme. Via Full on monikerroksisen impedanssin hallittu piirilevytaulun valmistaja ja toimittaja Kiinassa. Piirilevyn johtimissa on erilaisia ​​signaalilähetyksiä. Kun lähetysnopeus kasvaa, taajuuden on kasvattava. Jos itse linjan impedanssi muuttuu korroosion, pinon paksuuden ja erilaisten linjojen leveyden vuoksi, signaalin vääristymistä tapahtuu. Siksi nopean piirilevyjen johtimet tulisi ohjata tietyllä alueella, jota kutsutaan "impedanssinhallinta".

PCB -viivan impedanssiin vaikuttavat tekijät ovat kuparilangan leveys, kuparilangan paksuus, väliaineen dielektrinen vakio, väliaineen paksuus, tyynyn paksuus, maadoitusjohdon polku ja viivan ympärillä oleva johdotus. Siksi, kun suunnittelemme piirilevyn, meidän on valvottava reitityksen impedanssia levyllä välttääksemme sähkömagneettisia häiriöitä, kuten signaalin heijastusta ja signaalin eheyttä, niin paljon kuin mahdollista, jotta varmistetaan piirilevyn todellisen käytön.
