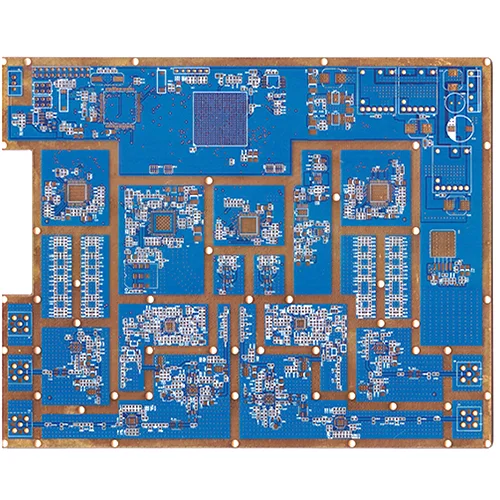

Korkeataajuinen hybridi -piirilevy

Missä korkeataajuisia sekoituslevyjä käytetään?

Satelliittivastaanottimet, tukiaseman antennit, mikroaaltouunin siirto, autopuhelimet, globaalit paikannusjärjestelmät, satelliittiviestinnän, viestintälaitteen liittimet, vastaanottimet, signaalioskillaattorit, kodinkoneverkot, nopea laskentatietokoneet, oskilloskoopit, IC-testiinstrumentit jne., Korkeustiedot. Välitaajuusviestintä, nopea siirto, korkea luottamuksellisuus, korkea siirron laatu, korkean tallennuskapasiteetin käsittely ja muut viestintä- ja tietokonekenttät vaativat korkeataajuisia mikroaaltouuni painettuja piirilevyjä.

Mikroaaltouuni korkeataajuinen hybridi-piirilevyjen pinoamismenetelmä ja ominaisuudet

1. Korkean taajuuden hybridi-piirilevyohjattava syvyyskomposiittilaminointirakenne, korkeataajuinen hybridi-piirilevy sisältää L1-kuparikerroksen (korkeataajuinen arkki), L2-kuparikerroksen (PP-arkki), L3-kuparikerroksen (epoksihartsisubstraatti), L4-kuparikerroksen sekvenssissä; L2, L3, L4 kuparikerrokset on varustettu samankokoisilla paikkoja samassa asennossa; L4-kuparikerros on järjestetty kolmella-yksi-one-puskurimateriaalilla sisäpuolelta ulkopuolelle, ja teräslevyt ja Kraft-paperi on pinottu ulkopuolelle; Alumiinilevyt, teräslevyt ja Kraft -paperi on pinottu L1 -kuparikerrokseen sisäpuolelta ulkopuolelle.

2. Ensimmäisen ominaisuuden mukaan kolme-in-one-puskurimateriaalia on puskurimateriaali, joka on kerrostettu kahden julkaisukalvon kerroksen väliin.

3. Ensimmäisen ominaisuuden mukaan esillä olevan keksinnön korkeataajuuslevyn hallittujen syvyyskerroksen laminoitu rakenne on karakterisoitu siinä, että korkeataajuuslevy on polytetrafluorietyleenilevy.

Korkean taajuuden hybridi-PCB-komposiittilevyn laajennus- ja supistumisominaisuudet ovat erilaisia ​​kuin tavallisen epoksihartsisubstraatin ominaisuudet, joten levyn vääntymistä ja kutistumista on vaikea hallita, ja prosessointimenetelmä ensimmäisen urien ja sitten puristamisen aiheuttamiseksi aiheuttavat levyn ongelman metallien hampaat. Kolme-yhdestä puskurimateriaali on asetettu uran toiselle puolelle, ja puskurimateriaali voidaan täyttää uran reikään puristuksen aikana, jotta vältetään kolhut. Kraftpaperipuskurin paine asetetaan pahvin molemmille puolille lämmönsiirron tasapainottamiseksi tasaisesti, ja teräslevy on asetettu yhdenmukaisen lämmönjohtavuuden varmistamiseksi puristuksen aikana siten, että puristus on tasainen, ja lämpö ja paine puristusprosessin aikana ovat tasapainossa, jotta levyn kaarevuus ja laajennus voidaan paremmin hallita.

5G -viestintätekniikan nopean kehityksen myötä viestintälaitteille esitetään korkeamman taajuuden vaatimukset. Markkinoilla on monia mikroaaltouunien korkeataajuisia hybridi-piirilevyjä. Näiden mikroaaltouunien korkeataajuisten hybridi-piirilevyjen valmistustekniikka asettaa myös korkeammat vaatimukset. Olemme olleet erikoistuneet IPCB-prosessointiin yli 10 vuotta ja voimme tarjota monikerroksisten hybridi-piirilevyjen valmistuspalveluita. Meillä on kaikki laitteet, joita tarvitaan koko monikerroksisen hybridi-piirilevytuotannon prosessille, joka noudattaa ISO9001-2000 kansainvälistä standardihallintajärjestelmää, ja olemme läpäisseet IATF16949- ja ISO 14001 -järjestelmän sertifikaatin. Sen tuotteet ovat läpäisseet UL-sertifikaatin ja noudattavat IPC-A-600G- ja IPC-6012A-standardeja. Voimme tarjota korkealaatuista, korkeavakautta ja korkeatasoista microwave-korkean taajuuden hybridi-piirilevynäytteitä ja eräpalveluita.
