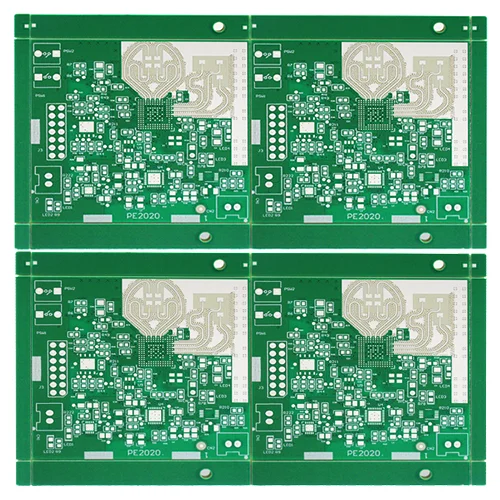

Hybridi korkeataajuinen piirilevy

Hybridi -piirilevyä käytetään yleisesti mikroaaltouuni RF -sarjojen tuotteissa

Löydä valtava valikoima hybridi -korkeataajuista piirilevytaulua Kiinasta Via Full. Tarjoa ammattimaisen myynnin jälkeisen palvelun ja oikean hinnan, odotan innolla yhteistyötä. Elektronisen viestintäteknologian nopean kehityksen myötä nopean ja erittäin tuskin signaalinsiirron saavuttamiseksi viestintälaitteissa käytetään yhä enemmän mikroaaltouunitarvikkeita. Korkean taajuuden hybridipiirilevyissä käytetyillä dielektrisillä materiaaleilla on erinomaiset sähköominaisuudet ja hyvä kemiallinen stabiilisuus, jotka ilmenevät pääasiassa seuraavissa neljässä näkökulmassa.

1. Hybridi -piirilevyllä on ominaisuudet alhaisesta signaalin lähetyshäviöstä, lyhyestä lähetysviiveajasta ja alhaisesta signaalin lähetysvääristyksestä.

2. Erinomaiset dielektriset ominaisuudet (viittaa pääasiassa alhaiseen suhteelliseen dielektriseen vakioon DK, matala dielektrinen häviökerroin DF). Lisäksi dielektriset ominaisuudet (DK, DF) pysyvät vakaina ympäristömuutoksissa, kuten taajuudessa, kosteudessa ja lämpötilassa.

3. Korkean tarkkuuden ominainen impedanssinhallinta.

4. Hybridi -piirilevyllä on erinomainen lämmönkestävyys (TG), prosessoitavuus ja sopeutumiskyky.

Mikroaaltouuni korkeataajuisia hybridi-piirilevyjä käytetään laajasti viestintälaitteissa, kuten langattomat antennit, tukiasema, joka vastaanottaa antenneja, tehovahvistimia, tutkajärjestelmiä, navigointijärjestelmiä jne.

Yhden tai useamman tekijän, kuten kustannussäästön, taivutuslujuuden parantamisen ja sähkömagneettisten häiriöiden hallitsemisen perusteella, korkean taajuuden laminointisuunnittelun on käytettävä korkean taajuuden pregraalia, jolla on alhainen hartsivirtaus ja FR-4-substraatti sileällä dielektrisellä pinnalla. Korkean taajuuden komposiittilaminaatti. Tässä tapauksessa on suuri riski tuotteen tarttuvuuden hallintaan puristusprosessin aikana.

Mikroaaltouuni korkeataajuinen hybridi-piirilevyjen pinoamismenetelmä ja ominaisuudet

1. Korkean taajuuden hybridi-piirilevyohjattava syvyyskomposiittilaminointirakenne, korkeataajuinen hybridi-piirilevy sisältää L1-kuparikerroksen (korkeataajuinen arkki), L2-kuparikerroksen (PP-arkki), L3-kuparikerroksen (epoksihartsisubstraatti), L4-kuparikerroksen sekvenssissä; L2, L3, L4 kuparikerrokset on varustettu samankokoisilla paikkoja samassa asennossa; L4-kuparikerros on järjestetty kolmella-yksi-one-puskurimateriaalilla sisäpuolelta, ja teräslevy ja kraftpaperi on pinottu ulkopuolelta ulkopuolelle peräkkäin; Alumiinilevy, teräslevy ja Kraft -paperi on pinottu L1 -kuparikerrokseen sisäpuolelta.

2. Ensimmäisen ominaisuuden mukaan kolme-in-one-puskurimateriaalia on puskurimateriaali, joka on kerrostettu kahden julkaisukalvon kerroksen väliin.

3. Ensimmäisen ominaisuuden mukaan esillä olevan keksinnön korkeataajuisen levyn hallittujen syvän hybridilevyjen laminoitu rakenne on karakterisoitu siinä, että korkeataajuuslevy on polytetrafluorietyleenikortti.

Korkean taajuuden hybridi-PCB-komposiittilevyn laajennus- ja supistumisominaisuudet ovat erilaisia ​​kuin tavallisen epoksihartsisubstraatin ominaisuudet, joten levyn vääntymistä ja kutistumista on vaikea hallita, ja prosessointimenetelmä ensimmäisen urien ja sitten puristamisen aiheuttamiseksi aiheuttavat metallihenkojen ongelman pöydällä. Kolme-yhdestä puskurimateriaali on asetettu uran toiselle puolelle, ja puskurimateriaali voidaan täyttää uran reikään puristuksen aikana, jotta vältetään kolhut. Kraftpaperipuskurin paine asetetaan pahvin molemmille puolille lämmönsiirron tasapainottamiseksi tasaisesti, ja teräslevy on asetettu yhdenmukaisen lämmönjohtavuuden varmistamiseksi puristuksen aikana siten, että puristus on tasainen, ja lämpö ja paine puristusprosessin aikana ovat tasapainossa, jotta levyn kaarevuus ja laajennus voidaan paremmin hallita.

5G -viestintätekniikan nopean kehityksen myötä viestintälaitteille esitetään korkeamman taajuuden vaatimukset. Markkinoilla on monia mikroaaltouunien korkeataajuisia hybridi-piirilevyjä. Näiden mikroaaltouunien korkeataajuisten hybridi-piirilevyjen valmistustekniikka asettaa myös korkeammat vaatimukset. Olemme olleet erikoistuneet IPCB-prosessointiin yli 10 vuotta ja voimme tarjota monikerroksisten hybridi-piirilevyjen valmistuspalveluita. Meillä on kaikki laitteet, joita tarvitaan koko monikerroksisen hybridi-piirilevytuotannon prosessille, joka noudattaa ISO9001-2000 kansainvälistä standardihallintajärjestelmää, ja olemme läpäisseet IATF16949- ja ISO 14001 -järjestelmän sertifikaatin. Tuotteemme ovat läpäisseet UL-sertifikaatin ja noudattavat IPC-A-600G- ja IPC-6012A-standardeja. Voimme tarjota korkealaatuista, korkeavakautta ja korkeatasoista microwave-korkean taajuuden hybridi-piirilevynäytteitä ja eräpalveluita.
