Rogers RO4350B RF -painettu piirilevy Piirilevy

Rogers RO4350B High Taajuuspiirilevy

Via Full on yksi näkyvästä ROGERS RO4350B RF -painatuslevyn piirilevyn valmistajasta, tuottajasta ja viejältä Kiinassa.  RO4350B on patentoitu hiilivetyhartsijärjestelmä/lasikangasvahvistettu keraaminen täyteaine. Sen sähköominaisuudet ovat hyvin lähellä PTFE/kudottujen lasikangasmateriaalien ominaisuuksia, ja prosessointi suorituskyky on samanlainen kuin epoksi-/lasikangasmateriaalit.

RO4350B voi käyttää tavanomaisia ​​epoksi-/lasikangaskäsittelytekniikoita tarjoamalla samalla tiukasti hallittuja dielektrisiä vakioita ja tappioita murto -osalla perinteisten mikroaaltomateriaalien hinnasta. PTFE-pohjaisia ​​mikroaaltomateriaaleja ei vaadita erityisiä reiän esikäsittely- tai käsittelymenettelyjä.

RO4350B-materiaalit ovat läpäisseet Aktiivisten laitteiden ja korkeajännitteen RF-mallien UL 94V-0 palonsuojausluokituksen.

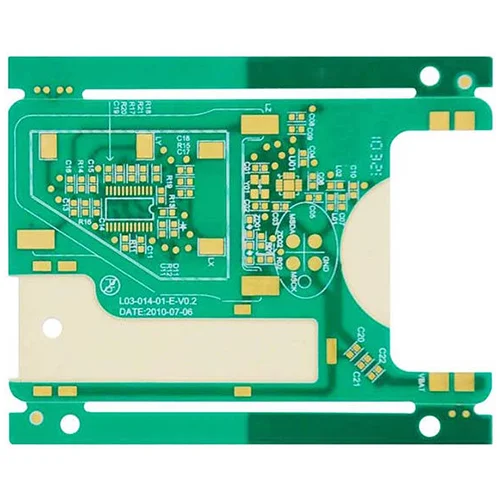

Todellinen projektin esittely:

Rogers RO4350B: n edut:

1. Matala DF

2. Matala DK -heilahtelu lämpötilan kanssa

3. matala z-akselin lämpölaajennuskerroin

4. Matala sisäinen laajennuskerroin

5. matala DK -toleranssi

6. Vakaat sähköominaisuudet eri taajuuksilla

7. Helppo massatuotanto ja monikerroksinen hybridi FR4, kustannustehokas

Tyypilliset sovellukset: solujen tukiaseman antennit ja tehovahvistimet, mikroaaltopiste-point-point-liitännät (P2P), autotutkat ja anturit, radiotaajuuden tunnistaminen (RFID), LNB: t live-satelliittilähetyksille

Tietolomake
