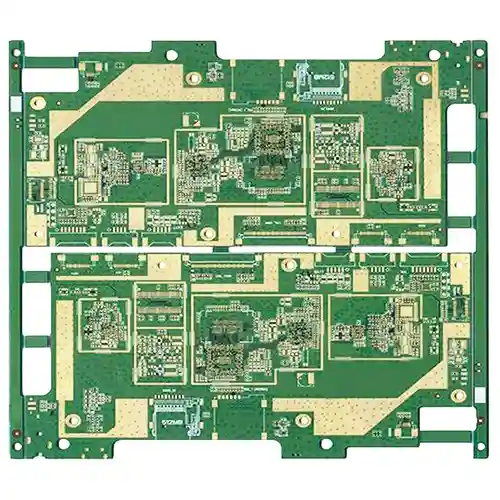

Lääketieteellisen laitteen piirilevy

Painettu piirilevy (PCB) -liiketoiminta on laajentanut vastustamatonta suotuisaa vaikutusvaltaansa teknologian jatkuvan kehityksen ja sovellustensa vuoksi eri aloilla. Viime vuosina sen vaikutus elektroniseen maailmaan on ylittänyt kaikki ennusteet, mukaan lukien IoT -laitteet, älypuhelimet, tietokoneet, tekoäly ja monet muut.

Nyt PCB: t muuttavat lääkinnällisiä laitteita ja yhdistävät potilaiden ja lääkäreiden välisen kuilun lääketieteellisen teknologian liiketoiminnassa. PCB: t ovat tehneet näiden kätevien lääkinnällisten laitteiden kehittämisen. Terveydenhuollon tekniikan edistys auttaa ratkaisemaan useita lääketieteen alan keskeisiä haasteita, kuten tarkkojen diagnoosien määrittäminen ja potilaiden terveyden seuraaminen.

Lääketieteellinen elektroniikkateollisuus kasvaa nopeasti, ja hidastumisesta ei näytä olevan merkkejä, mikä osoittaa PCB: n vaikutuksen lääketieteen alalla. Vuoteen 2022 mennessä maailmanlaajuisten lääketieteellisten elektroniikan markkinoiden odotetaan nousevan 4 dollaria. 4 miljardia. Teknologian edistymisen myötä PCB: t ovat yhä tärkeämpiä lääketieteen alalla. Digitaalisen luonteensa vuoksi suurin osa nykypäivän lääketieteellisistä laitteista ja laitteista vaatii PCB: t toimimaan oikein ja tehokkaasti.

Lääketieteelliset laitteet, kuten defibrillaattorit, sähkölihasstimulaatiolaitteet, MRI, lääketieteelliset kuvantamisjärjestelmät, CT -skannaukset ja ultraäänilaitteet, vaativat PCB: ien käytön.

Lääketieteelliset piirilevytekniikat ja niiden tyypit

Lääketieteelliset piirilevyt on tuotettava erittäin huolellisesti luotettavuuden varmistamiseksi. Tämä johtuu siitä, että ihmisen elämä riippuu laitteista, jotka heille sijoittavat. PCB: n on myös täytettävä erittäin tiukat vaatimukset puhtauden suhteen. Tämä pätee erityisesti implantteissa käytettäviin. Ensinnäkin niiden on oltava hygieenisiä. Niiden on myös oltava tavallista kompaktia. Siksi useimmat lääkinnälliset laitteet käyttävät HDI: tä (korkeatiheysyhteydet) PCB -yhdisteitä.

Seuraavassa on lääketieteellisessä piirilevykokoonpanossa käytetyt tekniikat:

HDI / via-in-in-pad-tekniikka

Viajen asettamisen suunnittelua kuparityynyn sisälle kutsutaan via-in-pad ja sitä käytetään usein säästämään tilaa piirilevyllä. Via-in-pad-tekniikan avulla PCB: t voivat tarjota jopa 50% enemmän tilaa komponenttien sijoittamiseen. PCB -insinöörien laaja VIAS: n käyttäminen tyynyissä on laitteiden ja pienemmän elektroniikan hyväksyttävämpää etäisyyttä.

Muut viat, kuten sokea ja haudattu ViaS, auttavat vähentämään tilaa ja lisäämään komponenttitiheyttä, mutta PCB: ien, jotka vaativat suuria nopeutta ja suurta hajoamista, vain parhaan valinnan kautta.

Pintaasennustekniikka

Pintaasennustekniikka (SMT) käytetään nyt melkein kaikissa kaupallisesti valmistetuissa laitteissa, koska se tarjoaa valtavia etuja piirilevyn valmistusprosessissa ja sallii enemmän elektroniikkaa pakata pienempään tilaan SMT -komponenttien pienemmän koon vuoksi. Kompaktin lisäksi Surface Mount Technology (SMT) mahdollistaa myös automatisoidun juotos- ja piirilevykokoonpanon, mikä parantaa luotettavuutta ja säästää rahaa.

PCB -Hieno viivat ja välilyöntejä

Seuraavan sukupolven kannettavia elektronisia laitteita luottaa voimakkaasti korkean tiheyden yhdistämiseen (HDI) PCB-tekniikkaan, mukaan lukien pienet viivat ja tilat (2 miljoonaa ja sen alapuolella). Tämä tekniikka tarjoaa useita etuja perinteisiin tekniikoihin verrattuna, mukaan lukien pienentynyt levyn koko, parannettu johdotus ja alennetut valmistuskustannukset.

Lääketieteellisten piirilevyjen sovellukset lääketieteellisessä teollisuudessa

Painetulla piirilevyillä ja elektroniikalla on tärkeä rooli lääketieteellisessä teollisuudessa. Niitä ei käytetä vain sähkölaitteissa, vaan myös seurannassa, diagnostisissa ja terapeuttisissa laitteissa. Lisäksi terveydenhuoltoteollisuuden PCB: t laajenevat nopeasti teknologisten kehityksen kanssa avaamalla uusia mahdollisuuksia.

PCB: tä käytetään yleisesti seuraavissa sovelluksissa:

Skannauslaitteet: CT-skannerit, röntgenkuvat ja ultraäänitutkimukset luottavat kaikki elektronisiin komponentteihin.

Monitorit: Lääketieteelliset seurantalaitteet, kuten sykkeen näytöt, verensokerimonitorit ja verenpainemonitorit, sisältävät kaikki elektroniset komponentit.

Lääketieteelliset instrumentit: Lääketieteellinen tutkimus vaatii erilaisia ​​välineitä tietojen keräämiseksi ja testitulosten keräämiseksi. PCB: t löytyvät yleisesti elektronimikroskooppeista, ohjausjärjestelmistä, kompressoreista ja muista laitteista.

Terveyssyistä PCB: ien on täytettävä korkeammat standardit lääketieteellisessä teollisuudessa. Lisäksi näiden laitteiden on oltava luotettavia ja korkealaatuisia lääketieteellisten vaatimusten täyttämiseksi. Lääketieteellisten laitteiden piirilevyjä kehitetään pääasiassa ja ovat yleensä pienempiä laitteen kokoisten rajoitusten vuoksi.
