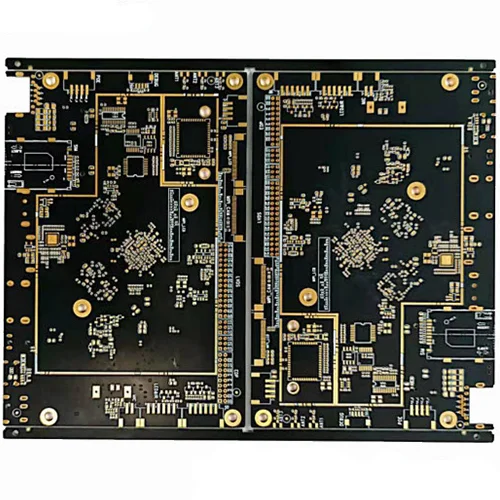

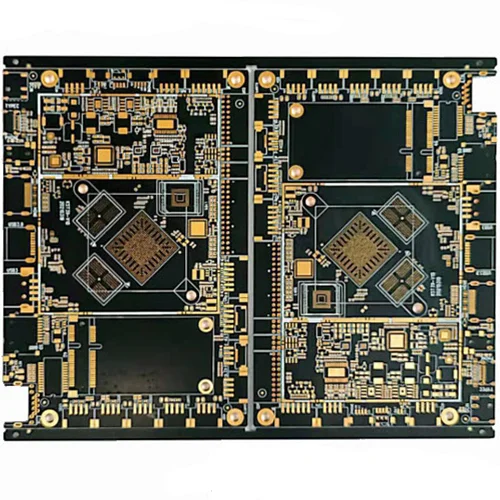

6-kerroksinen teollisuusohjaus PCB-emolevy

Mikä on 6-kerroksinen lauta?

Via Full on yksi kuuluisasta Kiinan 6-kerroksisesta teollisuusvalvontapiirilevyn emolevyn valmistajasta ja toimittajasta. Tehdasmme on erikoistunut 6-kerroksisen teollisuusvalvontapiirilevyn emolevyn valmistukseen.  6-kerroksinen piirilevy on monikerroksinen painettu piirilevy, joka sisältää kuusi johtavaa materiaalia. Se on oikeastaan ​​pääasiassa nelikerroksinen piirilevy, jossa on kaksi ylimääräistä signaalikerrosta, jotka on sijoitettu pintojen väliin.

Tavallinen kuusikerroksinen piirilevy koostuu seuraavista kuudesta kerroksesta:

Kaksi ulkokerrosta

Kaksi sisätasoa

Kaksi sisäkerrosta

Sen lisäksi, että se tarjoaa erinomaisen reitityksen sekä nopealle että hitaaseen tietoon, kuuden kerroksen piirilevyn arkkitehtuuri vähentää myös sähkömagneettisia häiriöitä (EMI). Nopean viestinnän reitittämiseksi on käytettävä kahta pintakerroksen kanssa kahta sisätasoa.

Mitkä ovat 6-kerroksen piirilevy-sovellukset?

Teollisuusasiantuntijoiden mukaan 6-kerroksisen piirilevyjen katsotaan olevan ihanteellisia monille teollisuussovelluksille niiden kevyen ja kompaktin suunnittelun vuoksi. 6-kerroksen piirilevy-sovellukset ovat seuraavat:

Teollisuuselektroniikka

Kulutuselektroniikka ja teollisuuselektroniikka ovat täysin erilaisia. Ne kestävät ankaria ympäristöjä, kuten lämpöä, painetta, tärinää, stressiä, hiekkaa ja kosteutta. Ne on suunniteltu toimimaan pitkään ja työskentelemään jatkuvasti. Tämä tilanne koskee 6-kerroksen piirilevyjä. Nykyään 6-kerroksinen piirilevy on kestävämpiä kuin muut markkinavaihtoehdot.

Lääkinnälliset laitteet

Lääketieteen alalla elektroniikka on välttämätöntä. Kuten kaikki muutkin elektroniikkaan luottavat teollisuudenalat, lääketieteellinen teollisuus on miniatyrisoiva.

Koska ei-invasiiviset hoitomenetelmät saavat vauhtia, lääketieteen alalla on kasvava kysyntä. 6-kerroksisen piirilevyt ovat täydellisiä näille laitteille niiden pienen koon, kevyen ja muiden tehokkaiden ominaisuuksien vuoksi. MRI, röntgen, CT-skannaukset, verenpaine, IR-lämpötilan seuranta ovat joitain esimerkkejä lääketieteellisistä laitteista, jotka käyttävät 6-kerroksisia PCB: itä.

Tietokoneet ja laitteet

Emme voi enää kuvitella elämää ilman tietokoneita. Lähes kaikki tietokoneet ja niihin liittyvät laitteet käyttävät 6-kerroksen piirilevyjä erinomaisten tilaa säästävien ja prosessointiominaisuuksien vuoksi. Näiden piirilevyjen kehittäminen voi ylittää muut tekniikat säästää samalla rahaa.

Kulutuselektroniikka

Kulutuselektroniikka sisältää laajan valikoiman yleisiä elektronisia laitteita. Viestintälaitteet, kuten älypuhelimet ja kannettavat tietokoneet, viihdealaitteet, kuten älytelevisiot ja mediasoittimet, sekä kodinkoneet, kuten mikroaaltouunit ja pesukoneet, ovat esimerkkejä tällaisista tuotteista. Suurimmassa osassa näistä laitteista on 6-kerroksinen piirilevy verrattuna perinteisiin yksikerroksisiin piirilevyihin. Miksi? 6-kerroksisen piirilevyjen avulla niitä on yksinkertaistettu ja pieni.

Sotilaallinen, ilmailu- ja puolustus

Edellä mainitun toimialojen tavoin armeijan ja puolustusala on prioriteetti 6-kerroksiselle hallitukselle. Tämäntyyppinen piirilevy on suosittu pienen koon, kevyen, käytännöllisyyden ja kestävyyden suhteen.

Valvonta, lentokoneiden puolustusjärjestelmät, tutkajärjestelmät ja automatisoidut aseet käyttävät 6-kerroksen painettuja piirilevyjä. Edistyneet piirit vaativat 6-kerroksisen piirilevyjen kestävän kovia ympäristöjä, joissa korkeat lämpötilat ja korkeat paineet voivat vahingoittaa edistyneitä komponentteja.

Televiestintäelektroniikka

Monet viestintälaitteet, kuten GPS- ja satelliittijärjestelmät, käyttävät 6-kerroksisia PCB: itä viestintäjärjestelmiin, jotka vaativat kestävyyttä ja toiminnallisuutta. Langattoman viestinnän kehityksen myötä korkean suorituskyvyn pienten laitteiden kysyntä on kasvava. 6-kerroksisen piirilevyt täyttävät kysynnän helposti.

Muita televiestinnän elektroniikkasovelluksia ovat sähkövahvistimet, televiestintätornit, tutkajärjestelmät ja muut.

Mitkä ovat 6-kerroksen piirilevyjen edut?

Teknologian kannalta 6-kerroksisella piirilevyllä on monia suunnitteluetuja. Jos käytät 6-kerroksen piirilevyjä, saat seuraavat edut:

Pienikokoinen

Yksi 6-kerroksisen PCB: n käytön pää- ja tunnustetuista eduista on niiden koko. Kerrostettujen arkkitehtuuriensa vuoksi ne ovat luonnollisesti pienempiä kuin muut vertailukelpoisen suorituskyvyn piirilevyt.

Tämä tarjoaa merkittävän edun nykyaikaiselle elektroniikalle, koska nykyinen suuntaus on pienempiin, kompakteisiin, mutta tehokkaampiin laitteisiin, kuten älypuhelimiin, tietokoneisiin, tablet -laitteisiin ja älykelloihin.

Korkealaatuinen

6-kerroksen piirilevyn rakentamiseen tarvittavan työn ja valmistelun vuoksi tämäntyyppiset PCB: t ovat laadukkaita tehokkaampia kuin yhden ja kaksikerroksisen levyt. Seurauksena on, että ne ovat yleensä vakaampia.

Lisääntynyt kestävyys

Niiden luonteensa mukaan 6-kerroksinen piirilevy voivat olla vahvoja. Nämä 6-kerroksisen painettu piirilevyt eivät vain pysty tukemaan niiden kuormia, vaan kestävät myös painetta ja lämpötilaa, joka tarvitaan niiden sitomiseksi tiukasti.

Tukeva

Ne pakataan tiheästi useisiin kerroksiin yhdellä piirilevyllä. Nämä kapeat päätylevyt tekevät yhteydet tiukempia ja auttavat heitä saavuttamaan suuremman nopeuden ja luotettavuuden pienemmässä koossa.

Yksi yhteyspiste

Ne on suunniteltu toimimaan muista piirilevykomponenteista riippumatta. Seurauksena on, että ne vaativat vain yhden kytkentäpisteen kuin useille yksikerroksisille PCB-yhdisteille tarvittavien moniyhteyspisteiden sijasta.

Tämä hyödyttää myös elektroniikkasuunnittelijoita, koska lopputuotteeseen tarvitaan vain yksi yhteyspiste. Tämä on täydellinen pienille laitteille ja laitteille. Nämä ominaisuudet tekevät kuitenkin 6 kerroksen PCB: tä, jotka ovat ihanteellisia mobiililaitteille ja korkean suorituskyvyn elektroniikalle. Koska niin monet teollisuudenalat ovat nyt ottaneet käyttöön mobiiliratkaisuja, 6 kerros PCB: t löytävät uusia mahdollisuuksia.
